在港口、铁路中转站及大型堆场的高密度作业中，跨运车凭借灵活机动、高效周转和对场地的高度适应性，成为集装箱搬运环节的重要装备。其高效率背后，源于一套由跨骑式框架、提升机构、行走系统与动力布置共同构成的专业结构体系。本文从结构设计角度解析跨运车如何实现灵活而稳定的搬运能力。
一、跨骑式框架：灵活穿场的核心基础

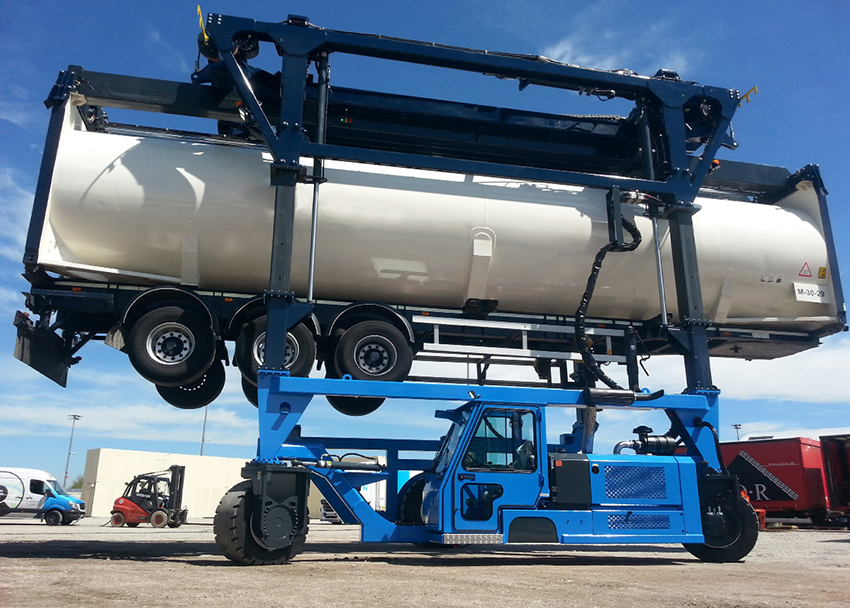

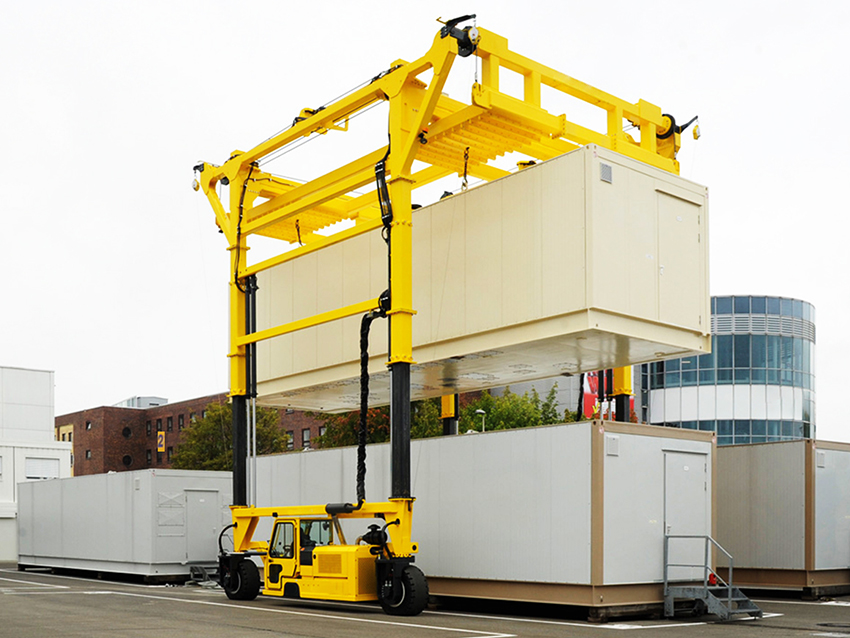

跨运车采用独特的“跨骑式”高架门式结构。设备双侧为承载立柱，中间构成通道，可直接跨在集装箱上方进行取运作业。相比传统牵引车＋拖车组合，这种结构减少倒车、对接等多余动作，使设备在狭窄堆场中保持极高流速。
跨越能力通常可覆盖1～3层集装箱，使堆场布置更加紧凑，减少通道宽度需求，提高土地利用率。结构上的高架设计也是跨运车能够深入密集堆场、穿越通道并实现连续循环作业的基础。
二、高强钢主梁与立柱：重载与稳定性的结构保障
为了支撑自身与集装箱重量，跨运车主梁与立柱普遍采用高强钢箱型结构，通过加强筋与多点焊接提升整体刚度。强度稳定的主结构可在满载转弯、急停、加速等动态工况中保持形变可控，使整机运行更稳定。
同时，结构模块化设计使动力模块、吊具模块、立柱与横梁能够方便替换，提高维护效率，降低全生命周期使用成本。
三、提升机构与吊具系统：支撑快速准确的取放作业
跨运车的核心工作由提升机构承担。常见结构为双绳或液压提升系统，通过绞车、滑轮组与导向机构实现集装箱的垂直平稳升降。
吊具采用标准集装箱锁头机制，可适配20、40、45英尺箱，部分型号具备伸缩或侧移功能。提升速度一般可达20～35m/min，在电控系统精确控制下，集装箱摆动小，作业更安全。
灵活、快速的提升结构使跨运车能够实现“跨越—对位—提升—运输—落箱”的连续动作，大幅提升循环效率。
四、轮胎与转向系统：实现高机动性的关键组件
高机动性是跨运车的显著优势，其结构设计功不可没。
大尺寸承载胎
采用耐磨、抗扎的大尺寸轮胎，确保设备在高频走行下仍具备可靠承载能力。
多模式转向系统
主流跨运车具备前轮转向、四轮转向及蟹行模式。
四轮转向让设备的转弯半径显著缩小；
蟹行模式使设备能够横向移动，便于接近集装箱通道或窄位点。
通过这些结构设计，跨运车可在拥挤堆场中灵活绕行，减少调头次数，形成更高的作业节奏。
五、动力模块布局：稳定输出与能效表现的结构基础
跨运车动力形式包括柴油、电动与混动，不同能源结构布局略有差异，但共同目标是保持重心稳定、传动链短、维护便捷。
典型布置方式为将动力模块设于设备侧部或底部，使动力可直接通过液压或电驱装置传递至行走机构与提升系统。优化的布局不仅提升动力响应速度，也降低能耗与系统磨损。
在电控系统对动力输出的实时管理下，跨运车能够在频繁启停、低速操作以及满载加速中保持稳定性能，为高频物流场景提供可靠动力支持。
六、驾驶室与视野结构：确保灵活操作的安全基础
跨运车驾驶室通常设置在设备下方侧面，贴近地面，便于驾驶员观察集装箱位置、行人和车辆通道。宽幅玻璃、优化视角、人体工学座椅、高清摄像头与雷达等配置，为操控精准性与作业安全提供结构和技术双重保障。
良好的视野和辅助系统使司机在狭窄堆场执行贴边、对位、穿越等动作时更加稳妥，进一步强化跨运车的灵活性优势。
跨运车之所以能在现代堆场体系中实现灵活、高效、安全的搬运能力，根本原因在于其跨骑式框架、高强度主结构、精准提升系统、多模式转向与优化动力布局之间的结构协同。随着智能化、电动化与自动化技术不断深化，跨运车的结构设计仍将持续优化，成为连接港口、铁路与物流园区的重要生产力装备。
