随着全球海洋经济的发展，现代船厂与游艇俱乐部对船舶转运设备的高效性、机动性与安全性提出了更严苛的要求。作为核心支柱，游艇搬运机（简称游艇吊）以其强机动性、高起吊稳定性以及无损船体的保护机制，成为高价值游艇转运和维护的绝对主力。深入了解游艇吊的底层结构组成，不仅有助于客户精准选型，更是提升实际运行安全与作业效率的核心基石。
一、 整机概述与基本工作原理

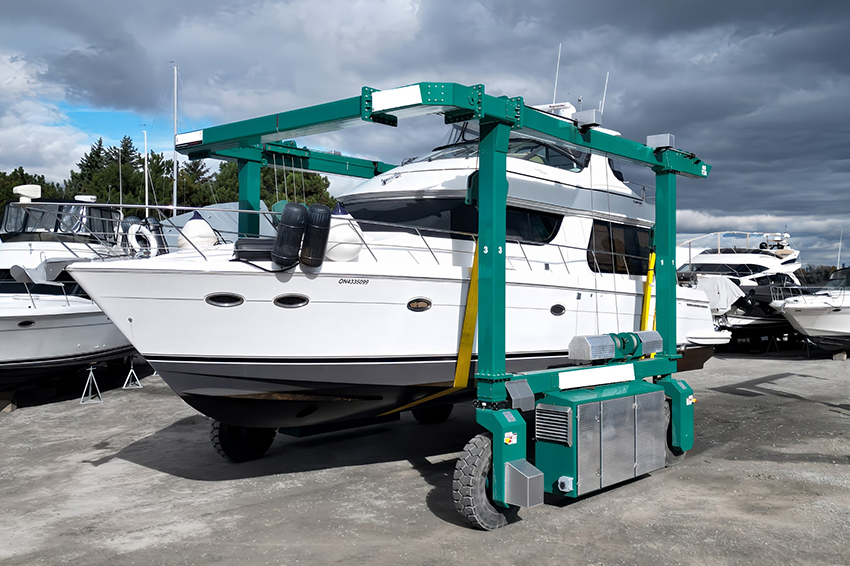

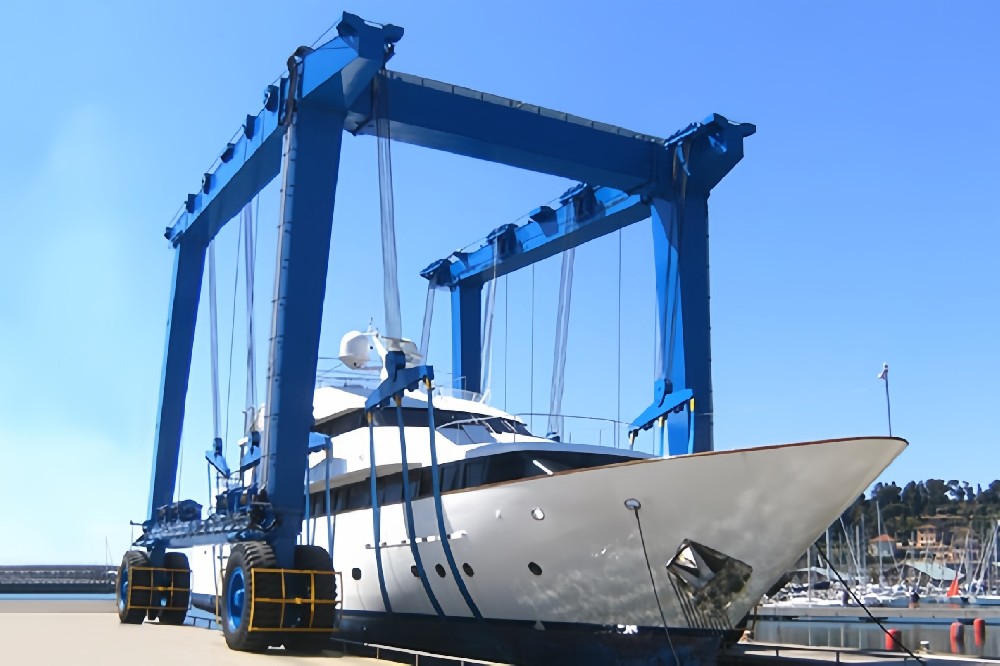

游艇吊通常采用独特的门式双梁框架结构，并配备多轴橡胶轮胎行走系统。这种“无轨化”设计赋予了它在码头前沿、U型槽及堆场之间自由穿梭的灵活性。

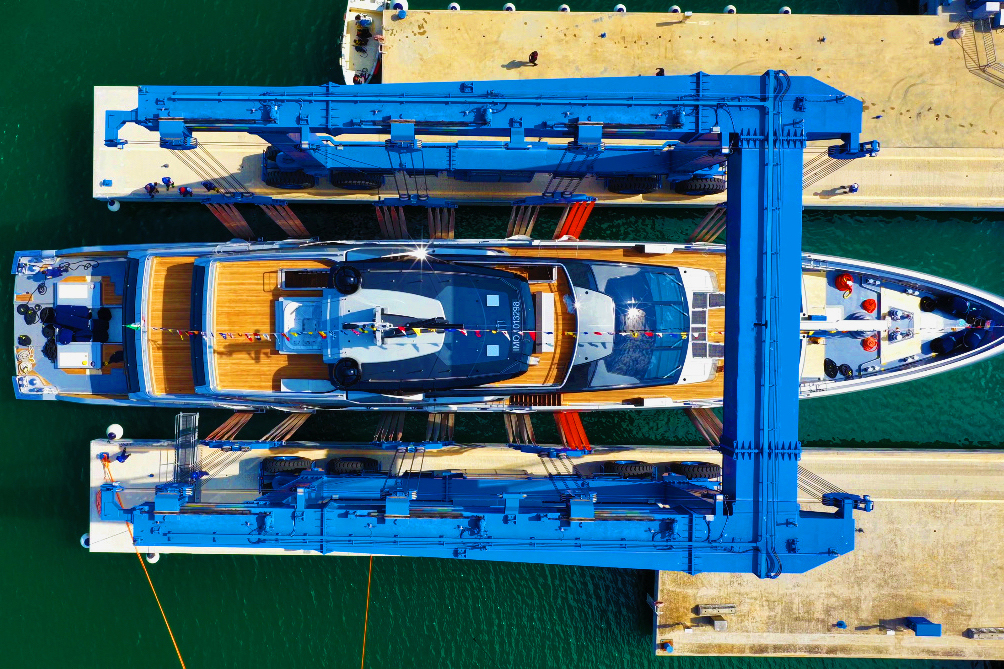

其核心工作逻辑是一套高度协同的系统工程：首先，设备行驶至码头下水滑道或U型作业槽上方，操作人员将柔性尼龙吊带放入水中。根据不同游艇底部的受力特性，精准调整吊带纵向位置，使其均匀包裹船体安全承载点。随后启动起升系统，多组钢丝绳卷筒在电气系统的控制下实现微米级多点同步起升，确保游艇离水及空中移动时处于绝对水平状态，防止因受力不均导致局部应力集中损伤船体。完成起吊后，行走系统驱动整机移动，将游艇平稳运送至岸上指定工位。
二、 核心参数与量级定制逻辑
在工业设计中，游艇吊的产品线通常根据额定起重量被严格划分为四个量级：
小型轻量级： 起重量在 30t 至 100t 之间，跨度 5m 到 12m，满载起升速度每分钟 1 至 3 米，满载行走速度每分钟 20 米，具备 4% 的最大爬坡能力，适合小型俱乐部或私人码头。
中型主流级： 起重量在 150t 至 300t 之间，跨度 8m 到 15m，满载起升速度每分钟 1 至 2 米，满载行走速度每分钟 20 米，适用于常规船厂作业。
大型工业级： 起重量在 400t 至 800t 之间，跨度 12m 到 20m，满载起升速度每分钟 0.5 至 1.5 米，满载行走速度每分钟 15 米，主要服务于商业船舶维修基地。
超大型巨轮级： 起重量在 900t 至 1200t 以上，跨度 15m 到 25m 以上，满载起升速度每分钟 0.3 至 1.0 米，满载行走速度每分钟 10 米，是专业远洋修造厂的核心重器。
从上述参数可以看出，随着起重量的递增，设备的起升与行走速度明显递减。这符合力学中的惯性控速原则，旨在控制大吨位船舶在吊运过程中的物理惯性，避免紧急制动时产生剧烈摆动。此外，跨度作为最灵活的技术指标，可根据客户码头的 U 型槽间距进行非标定制，实现场地利用率最大化。
三、 六大主要结构模块深度解构
主梁结构： 主梁是主要的承载框架，采用全封闭的箱型结构，利用多块优质高强度钢板精心焊接而成。华隧重工创造性地在一侧主梁与支腿连接处采用了铰接设计，允许整机随地面轻微浮动，从根本上消除了内应力，让主梁寿命延长一倍以上。

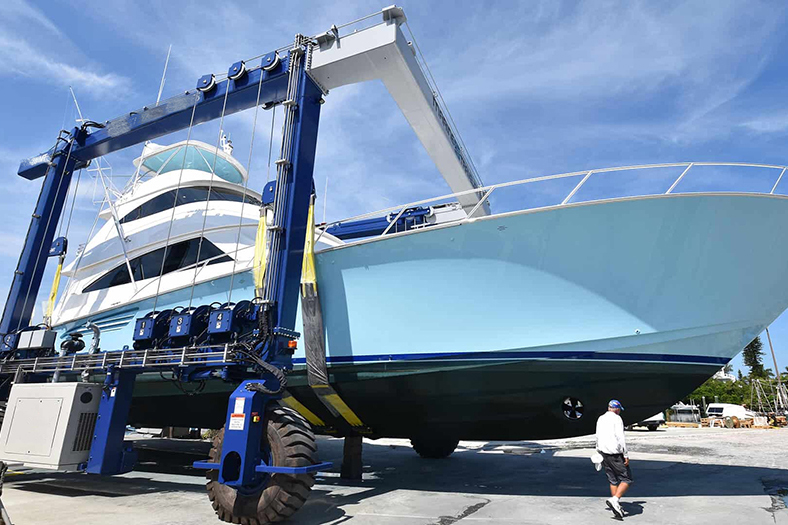

起升系统： 负责重载垂直吊运，由起升电机、硬齿面减速机、卷筒及高刚性钢丝绳组成。系统配备多点同步起吊技术，并采用前后独立控制设计，允许操作员微调船首或船尾高度，有效抑制船体在空中的晃动。
行走系统： 由多轴轮胎车轮组、行走电机及减速装置构成。系统通过多轮负载分配设计增加接地面积，将单轮路面轮压降至最低，完美适应各种标准硬化地面，不破坏码头基础。
液压系统： 作为辅助动力源，通过精确流量分配驱动车轮偏转。系统内置液压缓冲阀，能减少整机启停、转向时的机械冲击，令运行如丝般顺滑。
电气控制系统： 采用工业级 PLC 核心控制技术，微秒级响应并协调大车行走、液压转向与多点起升的同步性。系统深度集成过载保护、限位开关，并支持远程监控与故障诊断，可减少 90% 以上的现场停机等待时间。
吊具与吊带系统： 选用高强韧性、抗磨损的专用柔性尼龙吊带，不伤船体。设备标配或可选配液压吊点调节系统，操作员在驾驶室内即可一键调整吊带间距，完美避开游艇底部的声纳、稳定翼及螺旋桨，缩短 70% 的对位时间。
四、 五大转向行走模式深度解析
通过液压动力与 PLC 控制系统的融合，游艇吊能够一键切换五种转向模式，轻松解决狭窄空间的物理死角：
直线行走： 所有轮胎锁定平行，沿直线纵向行驶，适用于码头滑道作业或长距离主通道到位。
横向行走： 车轮整体就地旋转 90 度，设备直接横向平移。无需大半径转弯即可切入侧方紧凑船位，极大提升堆场空间利用率。
斜向行走： 车轮同步偏转固定角度（如 45 度），整机斜向平移，用于灵活避开堆场障碍物，减少反复倒车调整的时间。
八字转向： 前后轮组以不同角度偏转，模拟汽车转向逻辑。减小转弯半径的同时，有效降低重载状态下轮胎与地面的摩擦磨损。
原地旋转： 左右两侧车轮反向驱动，以整机几何中心为圆心进行 360 度自转掉头，是解决空间极限受限、码头死胡同区域的最强方案。
五、 华隧重工游艇吊产品优势
作为现代海洋特种装备的杰出代表，高品质的游艇吊在实际应用中展现出无可比拟的综合性能优势：
卓越的定制化能力： 从吨位、跨度到单侧轮压，均能根据客户码头地形及核心船型进行“一对一”非标量身定制，让设备与现有基础设施高度匹配。
超长的结构使用寿命： 主梁采用优质高强度特种钢材，配合前沿的拼焊工艺与独特的铰接应力消除技术，杜绝了焊缝开裂的行业顽疾，为高价值船舶提供坚不可摧的安全屏障。
智能精细的数字控制： 集成 PLC 智能控制、多点独立微调技术与动态监控系统。不仅能自动配平受力防止船体倾斜，还支持远程故障诊断，大幅缩短非计划性停机时间。
无损的船体全方位保护： 专用柔性尼龙吊带可完美贴合多变船底，配合液压调距系统，精准绕开声纳、稳定翼等易损部件。这种防护机制不仅免去了漆面修补成本，也成为码头吸引高端豪华游艇入驻的核心优势。
