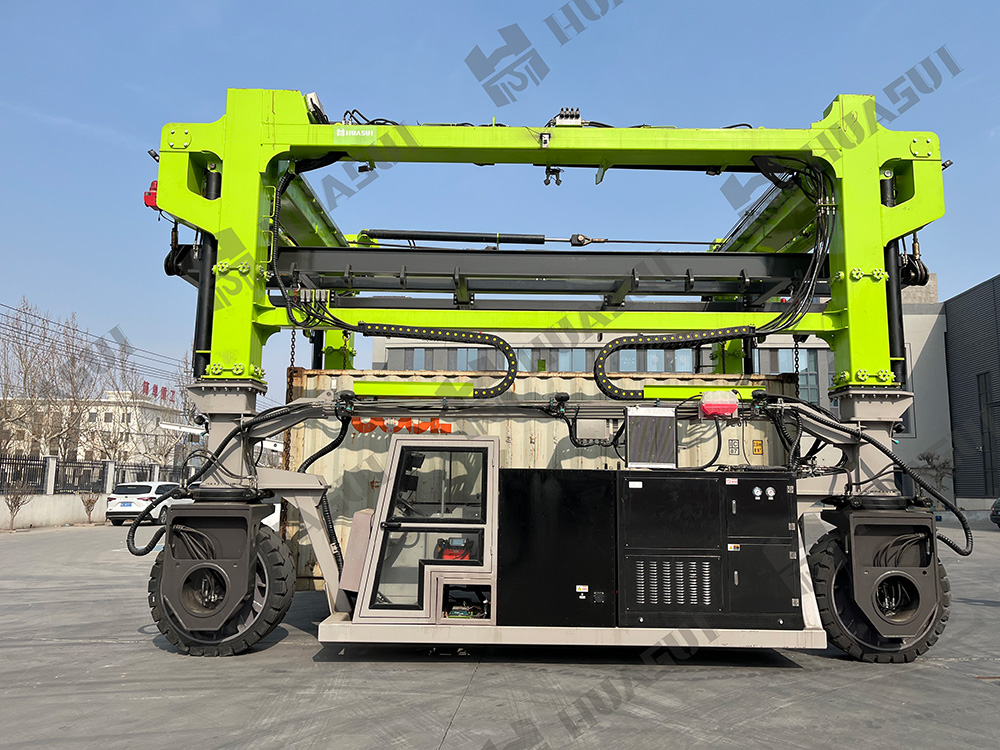

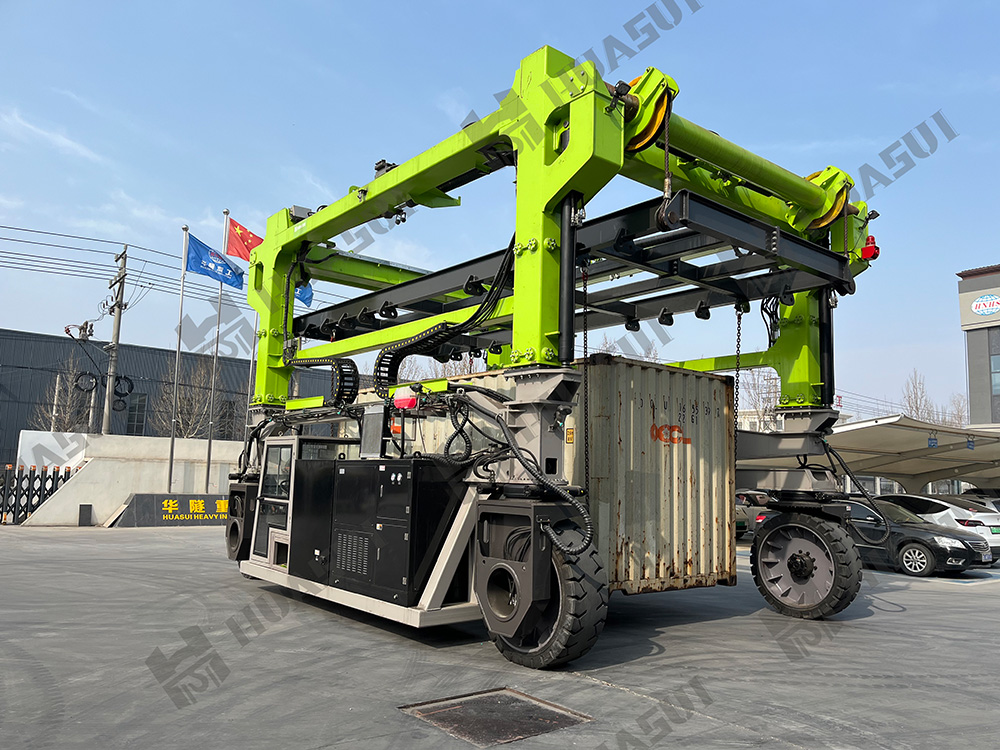

在现代港口和大型货场的繁忙生态中，集装箱跨运车是一种高效的移动式起重设备。它身高十几米，整体呈现空间门式结构——下方留空以便跨在集装箱上方，一边高速行驶，一边抓取数十吨的重物。
这种“高重心、高动态、重载荷”的工作模式，对车辆的结构强度与耐久性提出了极其苛刻的要求。本文将用通俗易懂的语言，为您拆解跨运车钢筋铁骨背后的核心技术。
一、 门架结构：空间门式架构与箱型梁的结合
跨运车的整体外形是“门式结构”，由于底部没有横梁支撑，在车辆转弯或紧急制动时，两侧的立柱会受到强烈的扭转和弯曲力。为了解决这一力学难题，构成这扇“门”的每一根立柱和横梁，都采用了箱型梁结构。
1. 箱型梁的截面设计
箱型梁是指用四块高强度钢板焊接而成的中空封闭矩形梁。相比普通的工字钢，它具备显着的技术优势：
极强抗扭特性：封闭的箱体结构能够让剪切力在截面上循环流动，其抗扭转能力比传统钢材高出几十倍，有效应对转弯时的侧向冲击。
内部加强支撑：箱型梁内部并非完全空心，而是焊接了密集的纵向加强筋与横向隔板，防止钢板在高压下发生局部变形。
变截面过渡：立柱与上横梁交汇的转角处受力最大，此处截面会做加宽设计，向底部逐渐变窄。这种设计既保证了关键部位的刚度，又减轻了整车自重。
2. 焊接工艺与检测
钢结构的连接质量直接决定了整机寿命。
关键受力焊缝必须采用全熔透焊接工艺，使焊缝处的强度与钢板母材等同。
焊接完成后，必须通过超声波探伤和磁粉探伤等无损检测手段，严格排除内部的气孔和微小裂纹。
二、 行走与转向系统：多轴自适应与重载关节
跨运车经常要在不平整的堆场路面上高频行驶，集装箱的重量和路面的颠簸，都会直接堆积到轮组上。
1. 多轴自适应平衡悬架
为了防止地面起伏时出现单轮悬空或局部超载，车辆普遍配置了多轴液压悬架系统。
当某个车轮压过坑洼或障碍物时，液压回路会自动调节各个轮组的垂直位移，确保整车重量始终均匀分摊在所有车轮上。
悬架中的弹性元件能吸收大部分路面冲击，降低动态震动对上部主钢结构的疲劳损伤。
2. 整体锻造转向节
跨运车需满足全轮转向、斜行、八字转向等复杂运动模式，转向关节承受着巨大的复合载荷。
核心受力部件放弃焊接工艺，采用高强度合金钢整体锻造成型，从根本上杜绝了应力集中点。
配合大载荷容量的轴承与自动集中润滑系统，确保在高负荷、多粉尘环境下，关节长期运转不磨损。
三、 抗疲劳设计：消除内应力与防摇控制
跨运车在全生命周期内要经历数百万次的起吊和行驶循环，交变载荷引起的金属疲劳是结构失效的主要原因。
1. 残余应力消除
钢材在切割和焊接加工过程中，内部会产生很大的残余内应力。
结构件焊接完成后，必须进行整体时效处理（如振动时效或热时效）。
通过科学释放金属内部的残余应力，保证设备在长期运行中不发生形变，延长抗疲劳寿命。
2. 防摇减振系统
吊具和集装箱在行驶中的摆动，会给门架带来额外的附加动态载荷。
车辆配置的机械防摇绳或电子防摇控制系统，能够从源头上抑制载荷的晃动。
吊具运行越平稳，传递给主钢结构的交变应力就越小，从而保护了整体结构。
四、 表面防护：重腐蚀环境下的三层漆膜
沿海港口具有高盐雾、高湿度、强紫外线的特点。一旦钢材受腐蚀生锈，结构强度就会大幅下降。为了确保15年以上的结构耐久性，必须实施严格的防腐涂装：
抛丸喷砂预处理：钢结构加工完成后，全表面进行抛丸喷砂，彻底清除氧化皮与锈迹。
三层复合涂层体系：
底漆（富锌底漆）：利用锌的电化学特性，主动保护钢材不生锈。
中间漆（环氧云铁中间漆）：形成致密的物理屏障，阻隔水汽和盐雾的渗透。
面漆（高性能聚氨酯或氟碳面漆）：抗紫外线暴晒，防止涂层老化、褪色和粉化。
集装箱跨运车的结构强度与耐久性，是一项涉及材料、力学、焊接及防腐的系统工程。通过空间门式结构与封闭箱型梁的完美结合，配合先进的焊接检测、自适应悬架以及严苛的表面涂装，跨运车得以在长期高强度的重载工况下保持稳定运行，成为现代化港口物流中值得信赖的重载装备。
